제거식 SOIL NAILNG 공법(REMOVAL SOIL NAILING METHOD)은
가시설 연직굴착 벽체 시공시 고정자 소켓과 PE 파이프를 이용하여
나선철근을 시멘트 그라우트와 분리시켜 정착함으로써 일반
Nailing과 동일한 기능을 하고 최종 굴착완료, 지하외벽 시공 후
나선철근을 제거하여 지중 건설 환경을 선도하는 공법이다.
제거식 SOIL NAILNG 공법의 구성
* D25mm, D29mm(SD 35이상 KSD3504 기준)의 나선철근(Rock Bolt)
* 시멘트 그라우트와 나선철근을 분리시키는 PE PIPE
* Nail(나선 철근)과 그라우트가 일체 및 스페이서 역할을 하는 고정자 소켓
* 외부벽체와 공정하는 지압판, 너트로 구성

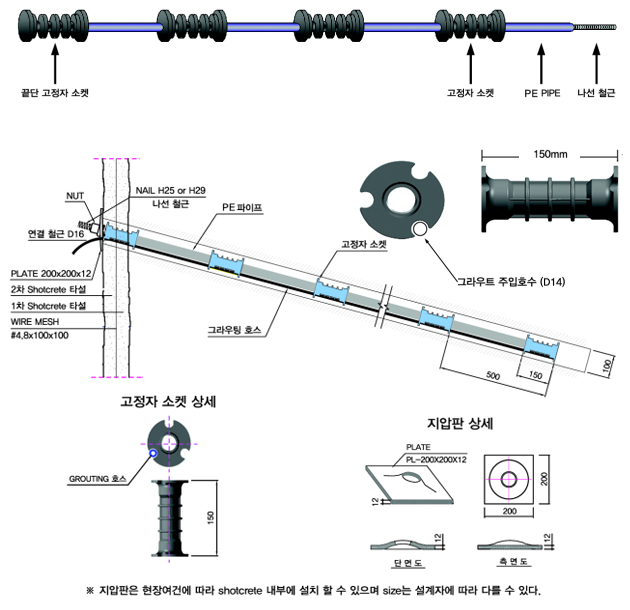

상세도

제거식 SOIL NAILNG 공법의 특성
* 고정자 소켓, PE PIPE로 분리시켜 NAIL을 100% 제거 할 수 있다.
* NAIL 자재를 재활용 할 수 있어 자원낭비를 최소화 할 수 있다.
* 부식의 우려가 없어 환경오염의 우려가 적다.
* 공사완료 후 제거 할 수 있어 민원 해결에 유리하다.
* 토지 점용료는 일시점용으로 사용기간만 부과하여 경제적이다.
* 100% 제거할 수 있으므로 추후 공사시 시공장애가 없고 지중건설 환경을 개선한다.
* 지반 NAIL의 상호작용은 충분히 검토하여 과소, 과다 설계를 예측 조정 할 수 있다.

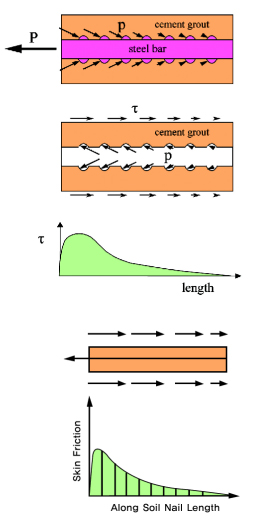

일반 SOIL NAILNG

일반 SOIL NAILNG
시멘트 그라우트체와 철근이 일체되어
거동함으로써 네일의 인발시 네일 두부
부근에서의 주면마찰력은 크게 작용한다.

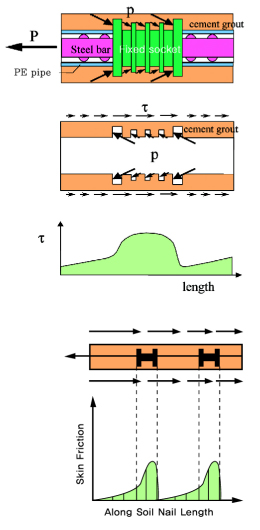

제거식 SOIL NAILNG
시멘트 그라우트체와 나선철근이 고정자소겟에
의해 일체화됨으로써 네일의 인발시 고정자 소켓 위치에서의 주면마찰력이 가장크고 고정자 소켓에서 멀어질수록 주면마찰력이 줄어든다.

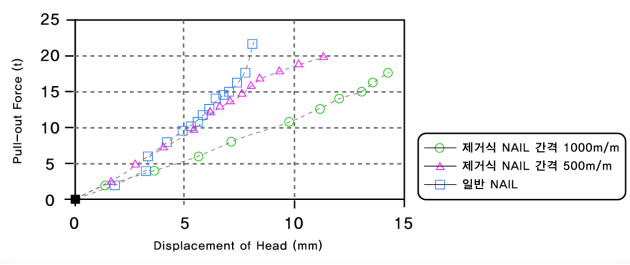

소켓 설치간격에 따른 인발변형

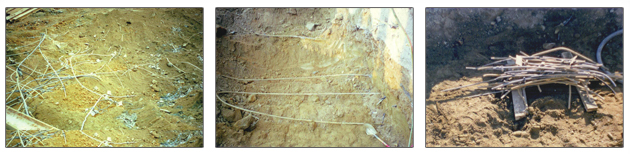

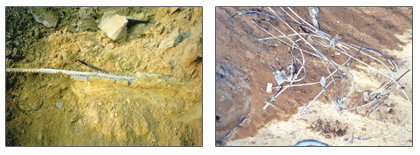

기존 공법 적용시 문제점



※ 공사완료 후에도 NAIL(철근)
이 장애물로 남는다

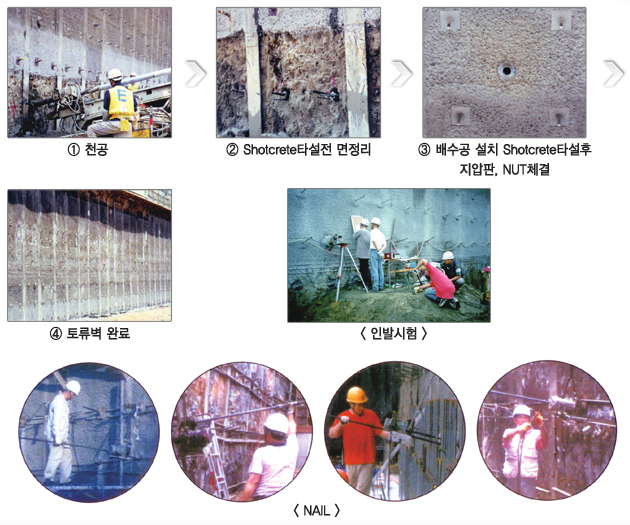

제거식 SOIL NAILNG 시공과정

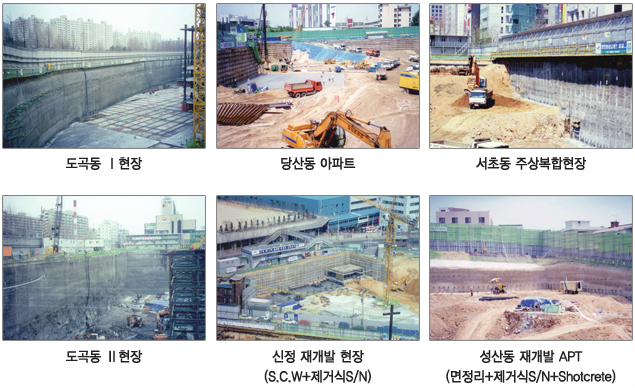

제거식 SOIL NAILNG 적용현장
