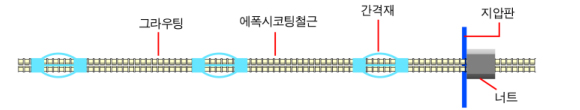

Soil Nailing의 원리
소일네일 공법의 원리는 굴착면의 일부토사를 하나의 큰 보강체로 구성함으로써 보강구조체 배면의
토압에 저항 할 수 있도록 한 것이다. 따라서 외적으로는 중력식 흙막이 구조체의 개념과 같은 원리로
배면토압을 지탱하게 되며 내적으로는 지중에 설치되는 보강재인 네일(주로 이형철근)과 네일주변의
지반과 상호작용으로 국부적인 저항시스템을 형성하여 소일네일링 구조체가 성립하게 된다.


Soil Nailing의 특징
    * 주변지반의 지동에 대한 적응성이 우수하다.
    * 원지반 자체의 벽체로 이용, 안정성이 높은 옹벽을 구축
    * 주변 지반의 움직임에 대한 수직 및 부동 침하 방지
    * 지진 등 주변 지반의 움직임에 대한 저항력이 크다.
    * 타공법에 비해 경제성이 우수
    * 지반조건이 변하더라도 시공패턴을 변경하여 현장 여건에 쉽게 대응
    * 소형기계로 시공이 가능, 좁은 장소나 경사가 급한 지형에도 적응성이 우수
    * Soil Nailing 공법은 신속성, 단순성, 경제성, 경장비의 사용이라는 점에서 가장 경쟁력이 높은
      토목공법의 하나이다.

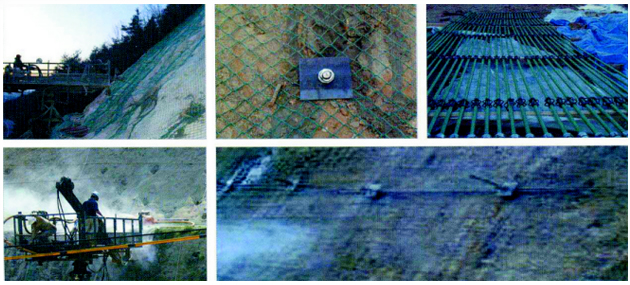

Soil Nailing의 시공순서
Soil Nailing의 시공시 사면의 심도가 깊을 경우가 발생되어 중간에 이음이 필요하게 된다.
기존에는 연결구가 사용하였으나, 비용이 많이 발생 되었다.
비용을 절감 할 수 있는 방법은 나사식 철근이음이 가장 이상적이며,
그 외 시공은 시방서를 기준으로 한다.

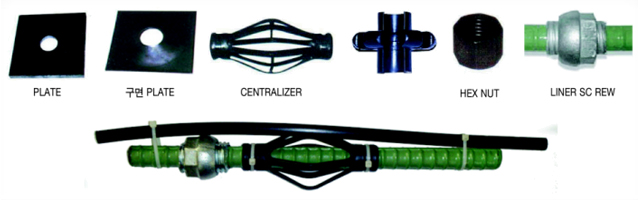

Soil Nailing 악세사리
철근호칭 LINER SCREW NUT PLATE CENTRALIZFR
길이(L) 변(B) 두께(T) 가로X세로 두께 외경
D25 55 53 42 150X150 6 φ87
D29 65 56 42 9
D32 74 65 74 12
