자천공 로크볼트는 파쇄가 심하여 공벽 붕괴가 발생할 경우에
사용하는 자재이며 봉내부를 통해 그라우팅주입이 가능하고
가볍기 때문에 안전하게 시공할 수 있다. 특히 건조하거나 침수가
존재하는 현장에 몰탈주입과 함께 완벽한 시공을 보장한다.

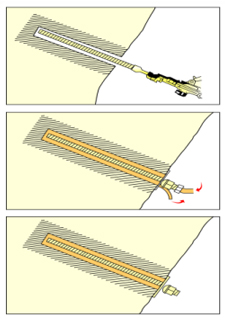

작업순(중공봉강 로크볼트)
1. 천공한 hole에 로크볼트삽입
2. 로크볼트 봉내부를 통해 몰탈주입
3. 플레이트와 너트를 이용해 완벽히 고정


※로크볼트 앞부분에 브라켓을 한 개 사용함으로 해서 로크볼트가 이탈되는 것을 방지할 수 있음

드릴비트
비트(BIT)
* 파쇄암에서 탁월한 성능의 크로스 비트
* 내외면에 나사식으로 부착력 향상
* AIR배출구가 커서 스라임 배출이 좋고 MORTAR 주입시
막힘이 없다.
* 경암용은 초경 버튼 비트 사용
중공봉강(자천공)
중공봉강로크볼트
* 전표면이 로프나사식으로 R25, 28, 32나사
* 중공봉으로 로드를 빼지 않고 MORTAR주입
* 로드길이 1~6M(표준품)
* 로드 인장하중 13,000kg이상(R25)

커플러
커플러(COUPLER)
* 중공봉강로크볼트 연결용
* 중공봉강로크볼트와 동등재질 이상

자천공 로크볼트 표준규격 및 기계적 성질
볼트명 나사외경(m/m) 길이(m) 나사형상 기계적 성질(kg)
인장하중 설계하중 서울지하철
R28 28.3 3-6 로프나사 17,500 15,500 -
R32 31.3 3-6 로프나사 20,000 18,000 -
- - - - - -

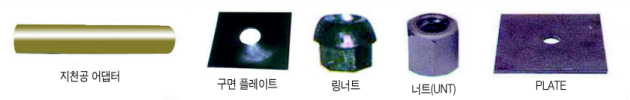

※자천공 로크볼트 조립 사진


자천공 로크볼트 표준규격 및 기계적 성질
