ALL SCREW TYPE
ROCK BOLT의 시공은 지반자체가 가진 강도를 이용하여 원 지반을 지지하는 지보공의 한 종류이며 지반의 봉괴방지를 목적으로 사용되고 있습니다.

원자재에 따라 품질의 차이가 있으며 저희 업체에서는 KS D3132를 획득하여 보다 질좋은 제품을 현장에 공급하고자 노력하고 있습니다.

직경 항복점 극한인장강도 연신율 시험규정
25MM 350N/mm2 이상 490N/mm2 이상 18% 이상 KS E 3132 (로그볼트와 그 구성부품)
마디(나사) : ALL Screw 규격 : 마디간격 12mm, 마디높이 2mm±0.3mm
치수 및 단위무게
치수 단위무게 (kg/m) 표준지름 (mm) 표준단면적 (cm2) 마디간격 p(mm) 나사높이 a(mm)
D25 D29 3.98 5.04 25.4 28.6 5.067 6.424 12 12.8 2.0 2.0
장점 : 1. ROCK BOLT의 어느 위치에서나 NUT를 체결할 수 있습니다. 2. BOLT끼리도 슬리브를 이용하여 얼마든지 연결할 수 있습니다. 3. BOLT와 NUT를 편리하게 체결하기 위하여 BOLT의 단부를 면취 가공하였으므로 NUT를 쉽게 체결할 수 있습니다.
링너트 (RING NUT)
재질 특성
KS D3503-SS400  기계적 성질이 우수한 열간단조

NUT와 WASHER를 결합하여 내주면 전체에 나사산을 형성하므로 인해 자재비 절감 및 시공이 편리해 지고 짧은 거리로도 최대의 체결력 증대효과를 형성 하였습니다.

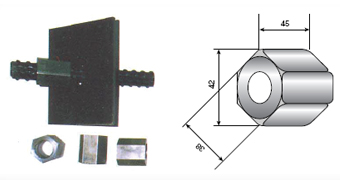

육각너트 (HEX NUT)
재질 특성
KS D3503-SS400  육각봉절삭가공

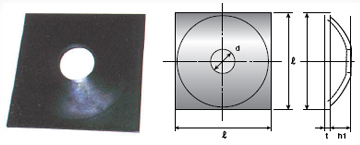

구면 플레이트 (DOMED PLATE)
호칭 d h1 & t
φ25용 φ40±3 20±5 30±5 150 120 6 9 10 12

※ 주문생산가능

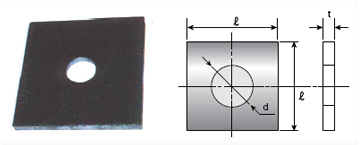

평각 플레이트 (FLAT PLATE)
호칭 d & t
φ25용 φ30±3 150 120 6 9 10 12

※ 주문생산가능

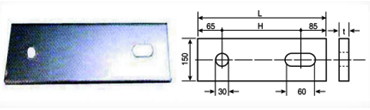

DOUBLE PLATE
H-Beam L H t
250 300 500 550 350 400 10t 외 12t 외

※ 주문생산가능

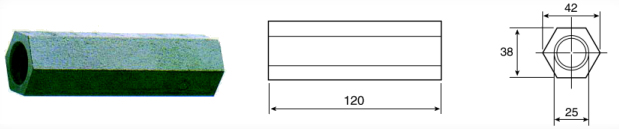

슬리브 (SLEEVE)
주물플레이트

D : 32±3 B : 168±5 H : 40±5

고정구 (EXPANSION SHELL)


록볼트용 고정구(Expansion Shell)는 록볼트와 공정된 후 암반내에서 Anchor역활을 해서 더욱 견고하게 장착 할 수 있다. 장점 1. 다양한 현장에서 사용이 가능하다. 2. 건조하거나 침수가 존재하는 암반에 효과적 3. 암반력이 작용할시 고정구의 스프링이 이탈을 방지 4.록볼트가 공정된 후 몰탈을 주입해 설치를 완료

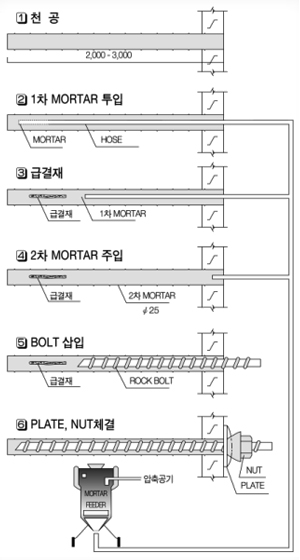

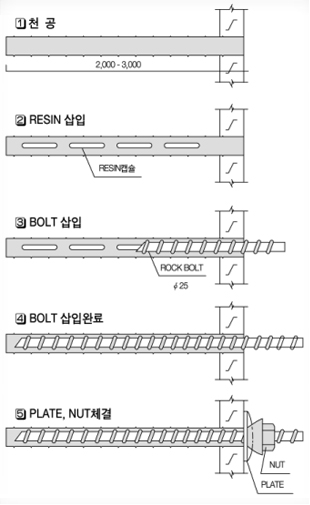

RESIN식 CEMENT MORTAR식
장점 1. ROCK BOLT는 전면 접착식 이어야 한다. 2. ROCK BOLT의 재질은 SD-350이상으로 한다. 단, 암반변위량이 20mm이상 일때는 TWIST강봉(σy=50kg/mm SN ANCHOR 또는 동등 이상의 제품)을 사용한다. 또한 BOLT의 직경은 25mm로한다. 3. 용수가 다소 있을 경우 RESIN형의 ROCK BOLT시공이 가능하나 반드시 공경이 규정과 일치해야 한다. 또한 오가, 픽크햄머와 리프트 등을 이용하여 150R.P.M 이상으로 20-30초간 볼트를 회전하면서 삽입한다. 4. CEMENT MORTAR식은 MORTAR FEEDER를 사용하여 충전하고 모래는 2mm이하이고 입도분포가 좋아야 한다. 또한 락햄머 등을 이용하여 삽입할 수 있다. 단, W/C및 첨가제는 감독관과 감리의 승인하에 실험으로 결정해야 한다. 5. 시멘트 페이스트식은 공벽이 약간 붕괴 시에 사용할 수 있으며 배합비는 다음과 같다.
시멘트종류 배합비 W/C
시멘트 모레
보통시멘트 초고강시멘트 1 1 1 1.5 40-50 40-50
A B 배합비 주입액
A(%) B(%) 지연제(%)
경화제 보통세멘트 W/A=55 W/C=48 0.75

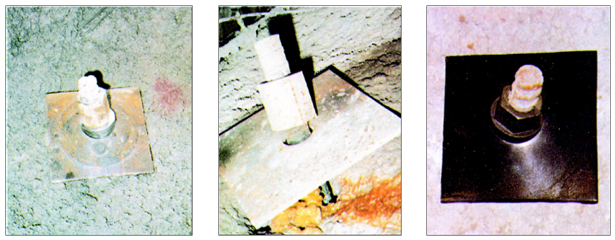

기존의 로크볼트와 개발품 "KT93-103호"
1993.10.19일 국산 신기술 인증서 획득
제품에 대한 장.단점 비교표
  K.S도면에 의한 제품 (플레이트+링와사+너트) 기존제품 (플레이트+너트) 개발품 "KT93-103호" (플레이트+링부치로크너트)
장점

* 완벽한 시공을 할 수 있다. * 체결력 증대 * 플레이트와 밀착되게 각도를 조절할 수 있으므로 응력 전달을 확실히 할 수 있으며 품질면에서도 뛰어난 효과를 나타냄



* 완벽 시공, 체결력증대, 각도조절 * 링와샤와 너트가 결합되어 있으므로 체결작업시간을 감소. * 결합된 제품의 길이가 짧아졌으므로 시공시 체결너트가 외부로 돌출되는 것을 방지 * 너트와 와샤부 내주연 전체에 나사산을 형성함으로서 짧은 길이로도 최대의 체결력 증대와 제품의 원가와 시공경비 절감 효과.

단점

* 링와샤를 추가하므로 인해 경제적 부담 겨져옴 * 체결작업이 번거로우며 장시간을 요함 * 체결된 상태의 길이가 너무 길기 때문에 돌출부분이 많음

* 플레이트와 너트가 일부만 밀착되므로 전체적인 힘이 일부에 국한되기 때문에 위험부담이 있음 * 로크볼트의 실질적 기능인 빔 역할을 제대로하지 못하며 지압효과를 상실함 * 링와샤를 사용하지 않으므로 품질면에도 지장이 있어 감리단님들의 지적이 되고 있음



브라켓(BRACKET)
브라켓 체결시 장점 1. 레진의 발포를 도와준다. 2. 용수나 인장이 나오지 않는 곳에 체결시 인발강도를 충족시킨다. 3. ROCK-BOLT인입후 ROCK-BOLT가 한쪽으로 이탈되는 것을 브라켓의 3개의 날개가 중간으로 유지 시켜준다. (스페이서 및 피복 두께 유지)

※브라켓의 인입 수량은 1M에 2EA체결을 원칙으로 하나 암질의 상황에 따라 수량의 증감을 조절할 수 있다.

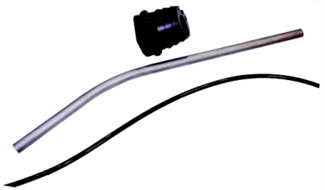

몰탈흘림방지캣
흘림방지캡 제품의 용도 및 목적 ROCK BOLT 몰탈주입 시공을 하기 위하여 락볼트 고정을 충족시키고 몰탈 흘림을 최소화 하기 위하여 사용을 목적으로 한다. 방지캡에서 파이프를 이용한 몰탈 주입을 원활히 하고 호스를 이용하여 천공 홀안에 공기의 배출을 유도하여 몰탈이 완전 충진 되도록 한다. 터널 천단부에서 어떠한 각도에서도 흘림을 방지 할 수 있도록 고안한 제품이다. 흘림방지캡의 특징 1. 터널 천단부에 ROCK BOLT 시공시 몰탈 흘림 방지캡으로 충분하고 완벽한 고정을 할 수 있습니다. 2. 캡의 재질이 폴리우레탄으로 고강도이며 탄성이 높고 모양이 걸림턱을 형성하여 천공 홀에 고정이 용이하다. 3. 몰탈 주입용 파이프관을 이용하여 몰탈 주입시 편리하며, 재질이 알루미늄이며 주입후 접어서 입구를 봉할 수 있으며, 몰탈이 하부로 흘러내리지 않습니다. 4. 몰탈 주입시 하향으로 흘러내리는 몰탈을 막아 낭비를 줄일 수 있고 천공홀에 몰탈을 충분히 채울 수 있어 부실시공을 방지 할 수 있습니다. 5. 천단부의 몰탈 주입시 발생되는 압축공기를 천공홀 외부로 배출하여 원활한 몰탈 주입이 가능하다. 6. 제품의 가격이 안정적으로 책정 되어 있습니다. 7. 제품의 원활한 구입 및 공급이 가능합니다.
